Bodenverbesserung mit Kalk und Zement: Wie sie funktioniert und wann sie sinnvoll ist

Das Wichtigste in Kürze

• Kernaussage: Nasse, bindige Böden (Ton, Schluff) lassen sich im Erd- und Straßenbau mit Kalk und Zement vor Ort einbaufähig und tragfähig machen. Das spart Abfuhr, Deponiekosten und Zeit.
• Entscheidend: Kalk wirkt sofort (Wasserbindung, Flockung) und langfristig (puzzolanische Reaktion), Zement erhärtet hydraulisch. Die nötige Menge ergibt allein die Eignungsprüfung. Sulfathaltige Böden müssen vorab untersucht werden, weil Treiben droht. Gefrorener Boden darf nicht behandelt werden, bei Temperaturen unter +5 °C soll nach Möglichkeit nicht verfestigt werden.
• Empfehlung: Eignungsprüfung und Sulfatuntersuchung vor der Planung, Regelwerke (FGSV, ZTV E-StB) beachten, das Bindemittel gleichmäßig streuen und zügig einfräsen und verdichten.

Im Erd- und Straßenbau stehen Bauunternehmen häufig vor der Aufgabe, dass der anstehende Boden zu nass, zu weich oder zu bindig ist, um ihn zu verdichten oder zu belasten. Austausch und Abfuhr sind teuer. Eine Alternative ist die Bodenverbesserung bzw. Bodenverfestigung mit Bindemitteln wie Kalk und Zement, bei der der vorhandene Boden vor Ort aufbereitet wird. Der Beitrag erklärt das Wirkprinzip, die Verfahren und die Frage, wann sich der Aufwand lohnt.

Warum Böden verbessert oder verfestigt werden

Bindige Böden (Ton und Schluff) sind im Naturzustand oft zu feucht, um sie einbauen und verdichten zu können. Sie verlieren bei Wasserzutritt an Tragfähigkeit und neigen zu Frostschäden. Die Verbesserung mit Bindemitteln macht solche Böden einbaufähig und tragfähig, ohne dass Material abgefahren und neu angeliefert werden muss. Dies spart Transporte, Deponiekosten und Zeit.

Dabei wird zwischen Bodenverbesserung (kurzfristig, um Einbaufähigkeit und Verdichtbarkeit etwa übernässter bindiger Böden herzustellen) und Bodenverfestigung (zeitabhängige Reaktionen erhöhen dauerhaft die Widerstandsfähigkeit gegen Verkehrs- und Klimaeinwirkungen) unterschieden.

Wirkprinzip

Kalk: Wasserentzug, Flockung, puzzolanische Reaktion

Kalk wirkt in mehreren Stufen. Die Sofortwirkung besteht aus Wasserbindung („innere Austrocknung“), Ionenaustausch und Flockung der Tonminerale; der Boden wird krümelig und leichter zu verarbeiten. Branntkalk bzw. Feinkalk reagiert dabei unter Wärmeentwicklung mit dem Bodenwasser.

Die Langzeitwirkung folgt bei geeigneter Mineralogie: Calcium aus dem Kalk reagiert mit Silikat- und Aluminatbestandteilen des Bodens zu zementartigen Hydraten (puzzolanische Reaktion) und erhöht so die Tragfähigkeit (Quelle: Grundrichtig).

Die Kalkarten und ihre Wirkung vergleicht Kohlensaurer Kalk, Branntkalk oder Dolomitkalk.

Zement: hydraulische Erhärtung

Zement erhärtet dagegen hydraulisch, also durch die Reaktion mit Wasser. Er bindet die Bodenteilchen zu einem festen Gefüge und erhöht so die Festigkeit.

Kalk und Zement werden auch kombiniert: Mischbindemittel bestehen zum Beispiel je zur Hälfte aus Portlandzement und hydraulischem Kalk und werden unter anderem im Straßen- und Wegebau sowie für Flächenverfestigungen angeboten (Herstellerdatenblatt Holcim). Welches Bindemittel geeignet ist, entscheiden Boden und Zielfestigkeit – und die Eignungsprüfung.

Dosierung und Verfahren

Typische Bindemittelmengen

Als Richtwerte werden für die Bodenverbesserung 2–4 M.-% Branntkalk oder 2–5 M.-% Kalkhydrat und für die Bodenverfestigung 4–6 M.-% Branntkalk bzw. 4–8 M.-% Kalkhydrat genannt (jeweils bezogen auf die Trockenmasse des Bodens; Quelle: Grundrichtig).

Diese Werte sind eine Orientierung, keine Planungsgrundlage: Die erforderliche Menge hängt von Bodenart, Wassergehalt und Zielfestigkeit ab und wird in einer Eignungsprüfung ermittelt, wie auch Hersteller von Bodenbindemitteln empfehlen.

Verbindlich sind die ZTV E-StB und das FGSV-Merkblatt in der jeweils gültigen Fassung.

Streuen, Einfräsen, Verdichten

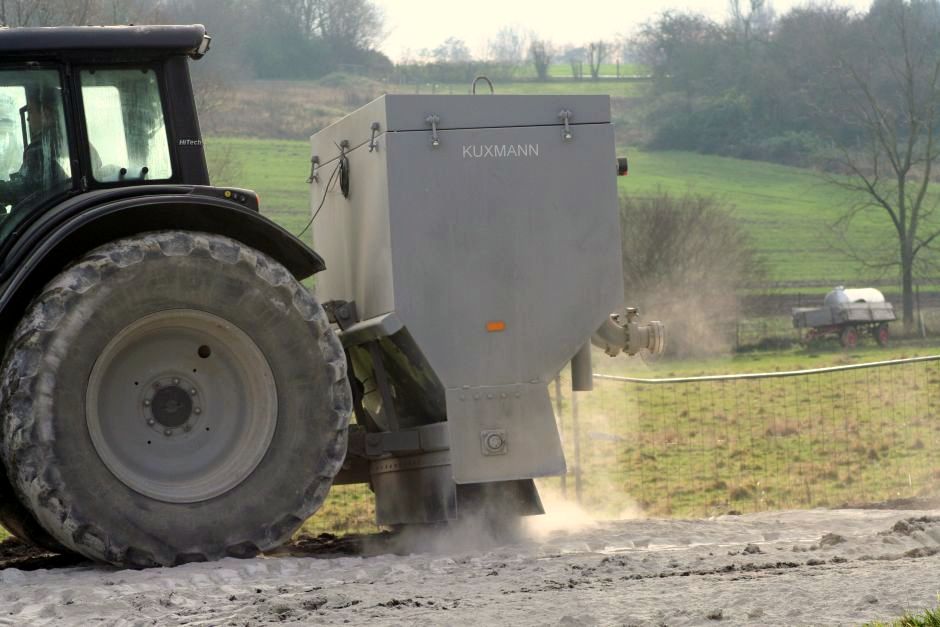

Das Verfahren läuft in drei Schritten. Zuerst wird das Bindemittel mit einem Bindemittelstreuer gleichmäßig auf der Fläche ausgebracht – hier entscheidet die Gleichmäßigkeit der Verteilung über die Qualität (zur Technik siehe Bindemittelstreuer im Vergleich).

Danach wird es mit einer Bodenfräse oder einem Stabilisierer in den Boden eingemischt, und zuletzt wird die Schicht profilgerecht verdichtet.

Wichtig ist, dass zwischen Streuen und Einfräsen nicht zu viel Zeit vergeht, da Wind und Regen die Verteilung stören und das Bindemittel Wasser aufnehmen kann. Für große zusammenhängende Flächen eignet sich der BMS Anhängestreuer.

Wann ist das Verfahren sinnvoll?

Bodenart und Eignung (Ton, Schluff, Sulfat)

Besonders geeignet sind bindige Böden wie Ton und Schluff, deren Wassergehalt zu hoch für den Einbau ist. Sandige Böden profitieren weniger. Eine besondere Prüfung erfordern sulfathaltige Böden: Bei diesen ist vorab eine Untersuchung nötig, weil Sulfat mit calciumhaltigen Bindemitteln zu Ettringit reagieren kann, was zu Treiben (einer Volumenvergrößerung und damit zu zeitverzögerten Hebungen und Schäden) führen kann.

Kritische Sulfatgehalte hängen nach einer Untersuchung der Bundesanstalt für Straßenwesen (BASt) stark von Boden und Bindemittel ab: Mit Kalk war das Treibrisiko schon bei geringen Sulfatgehalten gegeben, bei Zement zeigte sich unterhalb von etwa 3.000 ppm nur eine geringe Gefährdung. Allgemeingültige Grenzwerte nennt dieser Beitrag bewusst nicht – sie stehen im FGSV-Regelwerk und in den Vorgaben des Auftraggebers.

Witterung und Temperatur

Die Behandlung gefrorenen Bodens ist unzulässig, und bei Boden- oder Lufttemperaturen unter +5 °C sollen Verfestigungen nach Möglichkeit nicht ausgeführt werden (Grundrichtig); bei Kälte verlaufen die Reaktionen verlangsamt, und das Ergebnis leidet.

Auch bei Regen und starkem Wind ist von der Arbeit abzusehen, weil sich Bindemittel nicht gleichmäßig verteilen lässt und Staub entsteht (siehe Staubarmes Streuen von Bindemitteln).

Regelwerke und Qualitätssicherung (FGSV, ZTV E-StB)

Für Planung und Ausführung gelten im Straßen- und Erdbau die Regelwerke der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV), darunter das Merkblatt über Bodenverfestigungen und Bodenverbesserungen mit Bindemitteln (Neuausgabe 2004) und die ZTV E-StB (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau). Sie regeln Eignungsprüfung, Dosierung, Ausführung und Kontrollprüfungen. Verbindlich sind die jeweils gültigen Fassungen und die Vorgaben des Auftraggebers; ob die Ausgabe 2004 noch die aktuelle ist, ist bei der FGSV zu erfragen.

Als Ergebnis lässt sich festhalten: Kalk und Zement können nasse, bindige Böden vor Ort einbaufähig machen und Austausch sparen, setzen aber eine Eignungsprüfung, die Beachtung von Sulfat und Witterung und eine gleichmäßige Ausbringung voraus. Für die Ausbringung stehen die BMS Bindemittelstreuer zur Verfügung.
